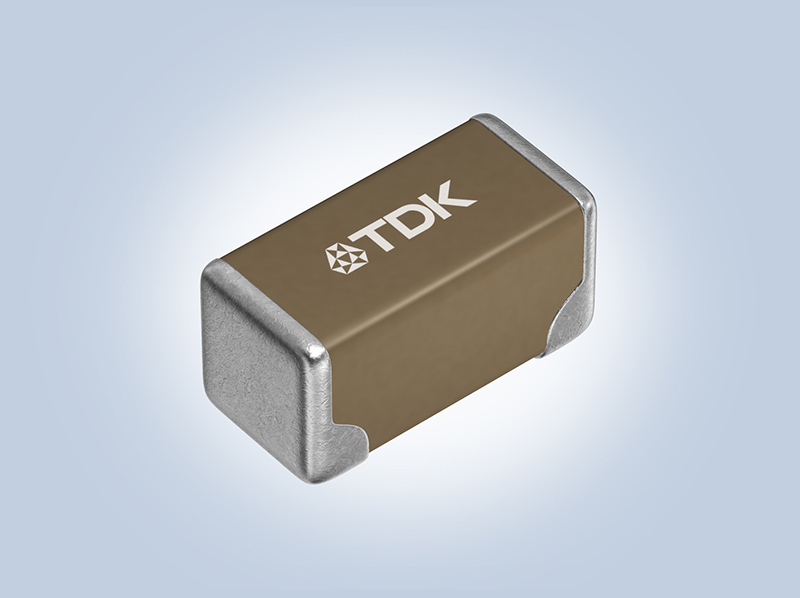

CNA5L1X7R1H106KT000A 代理TDK

  •

    尺寸

    长度(L)
    3.20mm +0.30,-0.20mm
    宽度(W)
    1.60mm +0.30,-0.20mm
    厚度(T)
    1.60mm +0.30,-0.20mm
    端子宽度(B)
    0.30mm Min.
    端子间隔(G)
    1.00mm Min.
    推荐焊盘布局(PA)
    2.00mm to 2.40mm
    推荐焊盘布局(PB)
    1.00mm to 1.20mm
    推荐焊盘布局(PC)
    1.10mm to 1.60mm

    电气特性

    电容
    10μF ±10%
    额定电压
    50VDC
    温度特性
    X7R(±15%)
    耗散因数 (Max.)
    5%
    绝缘电阻 (Min.)
    50MΩ

    其他

    温度范围
    -55～125°C
    焊接方法
    回流
    AEC-Q200
    YES
    包装形式
    塑封编带 (180mm卷筒)
    包装个数
    2000pcs



    CNA5L1X7R1H106KT000A 代理TDK



    主要应用

    • 各种车载电子控制单元（ECU）的电源线路的平滑和去耦
    • 工业机器人等的电源线路的平滑和去耦

    主要特点与优势

    • 高可靠性，符合AEC-Q200标准
    • 3216和3225尺寸的电容分别达22 ㎌ 和47 ㎌，实现更节约空间的设计并减少元件数量
    • 采用TDK独特终端结构的软终端拥有较低的电阻，与标准产品相当
    型号* 外型尺寸
    [㎜]    		 温度特性 额定电压
    [V]    		 电容
    [㎌]
    CNA5L1X7R1H106K160AE 3.2 x 1.6 x 1.6 X7R 50 10
    CNC5L1X7R1H106K160AE
    CNA5L1X7S1A226M160AE X7S 10 22
    CNC5L1X7S1A226M160AE
    CNA6P1X7S1A476M250AE 3.2 x 2.5 x 2.5 X7S 10 47
    CNC6P1X7S1A476M250AE

    * CNA是车载等级，CNC是商用等级。
