电感器:SMD功率电感器VLM13580-D1/DR的开发

作者:时运电子 发布时间:2011年05月12日 00:05:11 来源:TDK官网

・与公司以往产品相比,提高了温度特性,并增加了额定电流

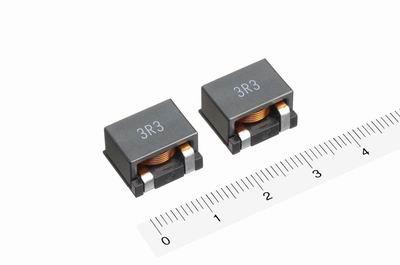

电感器:SMD功率电感器VLM13580-D1/DR的开发

2011年5月12日

TDK股份有限公司旗下子公司TDK-EPC公司(社长:上釜健宏,以下简称TDK-EPC)开发出汽车发动机电子控制单元(ECU)电源电路的DC-DC转换器的扼流线圈用SMD型功率电感器VLM13580-D1/DR,并将于2011年10月起开始量产。

本产品考虑到车载的恶劣使用环境,对本公司以往使用温度范围在-40℃~+125的产品进行了改善,使其可在-40℃~+150℃的更大温度范围内进行使用。同时,还采用低损耗且改善直流重叠特性的铁氧体磁芯,进一步提高了效率。额定电流方面,本公司以往产品VLM10555T-2R5M8R0-2H为15A(Max),而此次推出的新产品的额定电流则提升至20A(Max)。每个电感值各有8个系列的产品(D1:6种,DR:2种)。


主要应用
·     用于汽车发动机电子控制单元等DC/DC转换器的扼流线圈

主要特点
·     最高使用温度比我公司原有产品提高+25,可在+150以内的温度范围内使用
·     大电流,低阻抗
·     符合RoHS指令,满足无铅焊接封装要求


特性
形状: 13.0 x 13.5 x 8.5mm(Max.)





产品名称
电感值
 [uH]
直流阻抗
 [mΩ] Max.
额定电流 [A]
IDC 1*
IDC 2*
VLM13580T-R82M-D1
0.82±20%
2.0
36
12.6
VLM13580T-1R5M-D1
1.5±20%
2.5
26
11.7
VLM13580T-2R2M-D1
2.2±20%
3.9
20
10.5
VLM13580T-3R3M-D1
3.3±20%
4.5
18
8.4
VLM13580T-4R3M-D1
4.3±20%
7.5
15
6.5
VLM13580T-5R6M-D1
5.6±20%
8.5
13
5.9
VLM13580T-270M-DR
27±20%
44
5.4
2.7
VLM13580T-560M-DR
56±20%
101
3.6
1.8





*IDC 1: 直流重叠特性中电感值较初期相比下降30%的电流值(Typical值)
*IDC 2: 通过直流电流之际线圈温度上升20degC的电流值(Typical值)

                                                                         -----

TDK-EPC公司简介
TDK-EPC公司(简称TDK-EPC)是TDK集团分公司,总部设在日本东京,它在电子元件、模块和系统制造方面处于行业领先地位。TDK与爱普科斯集团相互整合电子元件业务,联合成立了TDK-EPC公司,该公司销售TDK和EPCOS品牌产品。
产品组合包括电容器(积层陶瓷电容器、铝电解电容器、薄膜电容器)、电感器、铁氧体磁芯、高频元件、传感器、压电以及保护元件。正是有了这些产品系列,TDK-EPC能够进军信息和通信技术以及汽车、工业和消费电子等领域,从同一渠道提供高值产品和解决方案。公司在亚洲、欧洲和南北美洲都设有产品设计、制造和销售中心
