电感器：大电流SMD功率电感器SPM6530-H的开发与量产

作者：时运电子 发布时间：2011年05月30日 00:05:11 来源：TDK官网

温度特性提高（+125℃），用途从PC和服务器转变为车载

电感器：大电流SMD功率电感器SPM6530-H的开发与量产

2011年5月12日

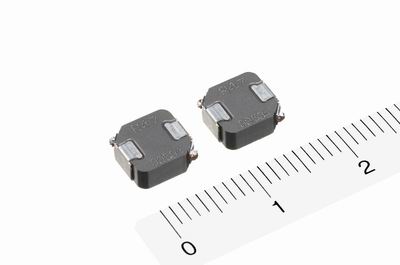

TDK股份有限公司旗下子公司TDK-EPC公司（社长:上釜健宏，以下简称TDK-EPC）开发出汽车刹车系统和汽车前灯、发动机电子控制单元（ECU）电源电路的DC-DC转换器的扼流线圈用SMD型功率电感器SPM6530-H，并已于2011年4月起投入量产。

本产品考虑到车载的恶劣使用环境，针对原本用于笔记本电脑及服务器的扼流线圈产品，通过改善其耐热性，将使用温度范围扩大至-40℃～+125℃，以适用于车载。另外，线圈部分使用饱和磁通密度较高的金属磁性材料一体成型，以6.5mm方形的大小取得相当于10mm方形铁氧体线圈的直流重叠特性，实现了小型、薄型化。同时，端子采用外装结构，并提高了尺寸精度和端子电镀水平。

-----

主要应用
·     用于汽车刹车系统、前灯、发动机电子控制单元等DC/DC转换器的扼流线圈

主要特点
·     使用温度范围扩大至-40℃～+125℃，适用于车载
·     使用金属磁性材料，以小尺寸实现出色的直流重叠特性
·     符合RoHS指令，满足无铅焊接封装要求

-----


主要特性
形状: 7.1 x 6.5 x 3.0mm（Max.）





产品名称
电感值
[uH]
直流阻抗
[mΩ] Max.
额定电流 [A]
IDC 1*
IDC 2*
SPM6530T-R25M230-H
0.25±20%
2.31
28.5
23.0
SPM6530T-R47M170-H
0.47±20%
3.63
20.5
20.0
SPM6530T-R68M140-H
0.68±20%
5.39
16.6
16.0
SPM6530T-1R0M120-H
1.00±20%
7.81
14.1
13.0
SPM6530T-1R5M100-H
1.50±20%
10.67
11.5
11.0
SPM6530T-2R2M-H
2.20±20%
19.0
8.4
8.2
SPM6530T-3R3M-H
3.30±20%
29.7
7.3
6.8
SPM6530T-4R7M-H
4.70±20%
39.4
6.2
5.6
产品名称 电感值
[uH] 直流阻抗
[mΩ] Max. 额定电流 [A]
IDC 1* IDC 2*
SPM6530T-R25M230-H 0.25±20% 2.31 28.5 23.0
SPM6530T-R47M170-H 0.47±20% 3.63 20.5 20.0
SPM6530T-R68M140-H 0.68±20% 5.39 16.6 16.0
SPM6530T-1R0M120-H 1.00±20% 7.81 14.1 13.0
SPM6530T-1R5M100-H 1.50±20% 10.67 11.5 11.0
SPM6530T-2R2M-H 2.20±20% 19.0 8.4 8.2
SPM6530T-3R3M-H 3.30±20% 29.7 7.3 6.8
SPM6530T-4R7M-H 4.70±20% 39.4 6.2 5.6
产品名称
电感值
[uH]
直流阻抗
[mΩ] Max.
额定电流 [A]
IDC 1*
IDC 2*
SPM6530T-R25M230-H
0.25±20%
2.31
28.5
23.0
SPM6530T-R47M170-H
0.47±20%
3.63
20.5
20.0
SPM6530T-R68M140-H
0.68±20%
5.39
16.6
16.0
SPM6530T-1R0M120-H
1.00±20%
7.81
14.1
13.0
SPM6530T-1R5M100-H
1.50±20%
10.67
11.5
11.0
SPM6530T-2R2M-H
2.20±20%
19.0
8.4
8.2
SPM6530T-3R3M-H
3.30±20%
29.7
7.3
6.8
SPM6530T-4R7M-H
4.70±20%
39.4
6.2
5.6
产品名称
电感值
[uH]
直流阻抗
[mΩ] Max.
额定电流 [A]
IDC 1*
IDC 2*
SPM6530T-R25M230-H
0.25±20%
2.31
28.5
23.0
SPM6530T-R47M170-H
0.47±20%
3.63
20.5
20.0
SPM6530T-R68M140-H
0.68±20%
5.39
16.6
16.0
SPM6530T-1R0M120-H
1.00±20%
7.81
14.1
13.0
SPM6530T-1R5M100-H
1.50±20%
10.67
11.5
11.0
SPM6530T-2R2M-H
2.20±20%
19.0
8.4
8.2
SPM6530T-3R3M-H
3.30±20%
29.7
7.3
6.8
SPM6530T-4R7M-H
4.70±20%
39.4
6.2
5.6





*IDC 1: 直流重叠特性中电感值较初期值相比下降20%的电流值（Typical值）
*IDC 2: 通过直流电流之际线圈温度上升40degC的电流值（Typical值）




如没特殊注明，文章均为时运电子原创,转载请注明来自http://www.shiyun.cn
