产品名称 Multilayer Ceramic Chip Capacitors
系列名 C Series
类型名 5750 Type
模型 Mid Voltage
产品编号 C5750X7R2E105K(230HA)
产品供应状态 PROD
用途类別 General
产品规格
表面安装分类 Yes
元件数 Nom 1
端子数 Nom 2
尺寸代码 5750
主体横宽(L) Min 5.3 m m
主体横宽(L) Nom 5.7 m m
主体横宽(L) Max 6.1 m m
主体纵长(W) Min 4.6 m m
主体纵长(W) Nom 5 m m
主体纵长(W) Max 5.4 m m
主体高度(T) Min 2.1 m m
主体高度(T) Nom 2.3 m m
主体高度(T) Max 2.5 m m
端子宽度尺寸(B) Min 0.2 m m
温度特性符号 X7R
电容温度特性 Min -15 % Max 15 %
使用温度范围 Min -55 Cel Max 125 Cel
额定电压符号 2E
额定电压 Max 250 V
额定电压的分类 DC
耐电压 Nom 375 V
耐电压的分类 DC
额定电容 Nom 1000000 p F
电容容差符号 K
电容容差(％) Min -10 % Max 10 %
损失角正切 Max 3 %
损失角正切测定频率 Nom 1 k Hz
绝缘电阻 Min 500 M Ohm
适用焊接方法 Reflow
保存温度范围 Min 5 Cel Max 40 Cel
概要/用途/特点
概要 General purpose capacitors for mid voltage of 100 to 630 VDC.
用途 Snubber in switching power supply,ringer cap in telephone set and modem,flash light in camera,DSU/TA in ISDN lines,HID,out put by-pass in power supply,driver circuit in plazma display,noise by-pass in automotive,lighting,other high voltage application
特点 It has no polarity. High reliability is guaranteed.
SMT package will help down sizing and lightening of the weight of the product.

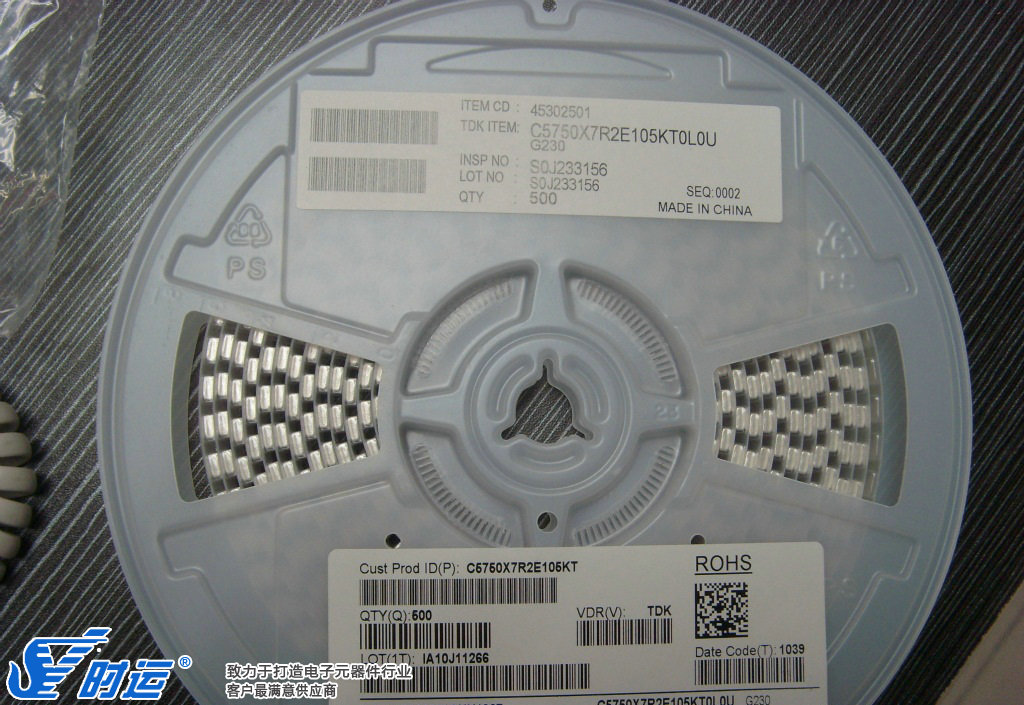

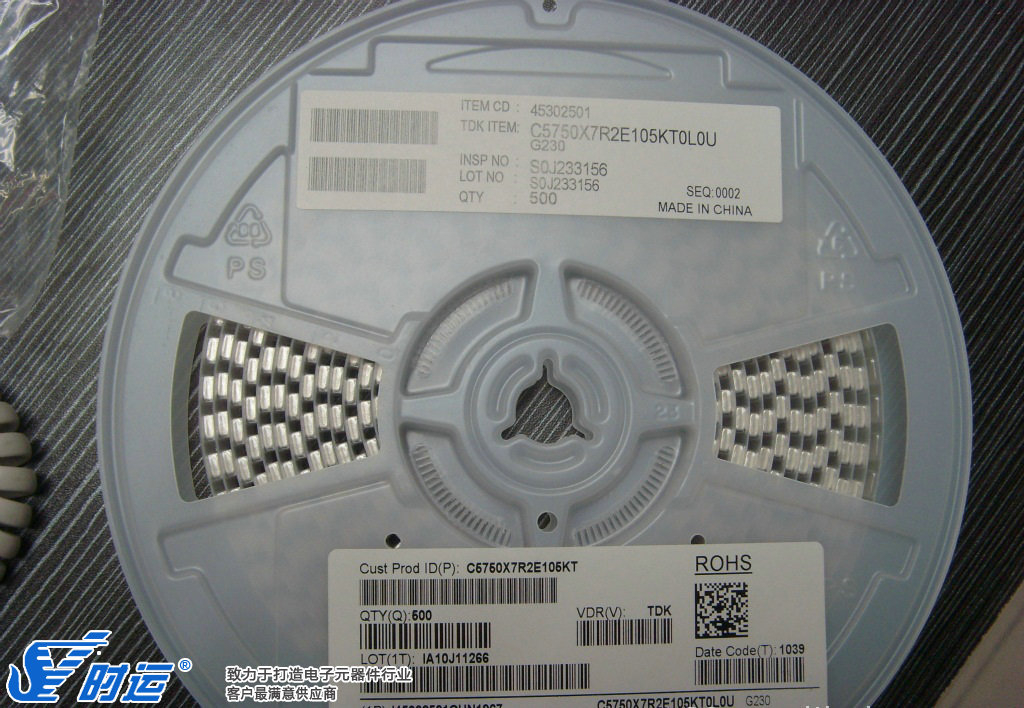

包装信息
包装形式 Bulk(Bag)
最少包装数 Nom 1000 Pcs
最少供货数 Nom 1000 Pcs
安全注意
本资料还记述了安全性相关注意规定的对象产品。
使用产品时,对于安全性方面的规定,请与敝公司联系咨询。
改良,更改预告
记载内容，在没有予告的情况下有可能改进和变更，请予以谅解。
