产品名称 Multilayer Ceramic Chip Capacitors
系列名 C Series
类型名 3225 Type
产品编号 C3225X7S1H106K(250AB)
产品供应状态 PROD
用途类別 General
产品规格
表面安装分类 Yes
元件数 Nom 1
端子数 Nom 2
尺寸代码 3225
主体横宽(L) Min 2.9 mm
主体横宽(L) Nom 3.2 mm
主体横宽(L) Max 3.5 mm
主体纵长(W) Min 2.3 mm
主体纵长(W) Nom 2.5 mm
主体纵长(W) Max 2.7 mm
主体高度(T) Min 2.3 mm
主体高度(T) Nom 2.5 mm
主体高度(T) Max 2.7 mm
端子宽度尺寸(B) Min 0.2 mm
温度特性符号 X7S
电容温度特性 Min -22 % Max 22 %
分类温度范围 Min -55 Cel Max 125 Cel
额定电压符号 1H
额定电压 Max 50 V
额定电压的分类 DC
耐电压 Nom 125 V
耐电压的分类 DC
额定电容 Nom 10000000 p F
电容容差符号 K
电容容差(％) Min -10 % Max 10 %
损失角正切 Max 5 %
损失角正切测定频率 Nom 1 k Hz
绝缘电阻 Min 50 M Ohm
适用焊接方法 Reflow
保存温度范围 Min 5 Cel Max 40 Cel
概要/用途/特点
概要 Smaller case size with high capacitance. It has no polarity. High reliability is guaranteed.
用途 PC,DVD,DVC,PDP,LCD,HDD,xDSL,PDA
特点 It has no polarity. High reliability is guaranteed.
It can be adapted for various circuit such as transmission, amplification and feed through.
包装信息

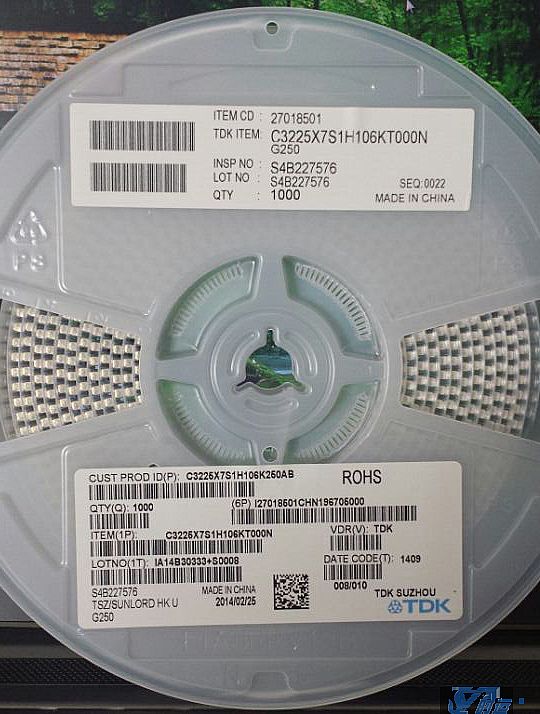

包装形式 Blister (Plastic)Taping [180mm Reel]
最少包装数 Nom 1000 Pcs
最少供货数 Nom 1000 Pcs
安全注意
本资料还记述了安全性相关注意规定的对象产品。
使用产品时,对于安全性方面的规定,请与敝公司联系咨询。
改良,更改预告
记载内容，在没有予告的情况下有可能改进和变更，请予以谅解。
LED阻容降压用-（可完全代替插件CBB）
250V 334 1812封装
250V 474 1812封装
250V 684 1812封装
250V 105 1812封装
500V 224 1812封装
400V 224 1812封装
400V 334 1812封装
400V 474 1812封装
400V 684 1812封装
500V 224 1812封装
以上都为陶瓷X7R材质，耐温-55-125度。
损耗（DF）小于2.5%
可代替传统插件瓷片和CBB以及铝电解缩小体积
