C3225X7R1H106K

产品名称 Multilayer Ceramic Chip Capacitors
系列名 C Series
类型名 3225 Type
产品编号 C3225X7R1H106K

产品供应状态 PROD
用途类別 General

产品规格

表面安装分类 Yes
元件数 Nom 1
端子数 Nom 2

尺寸代码 3225
主体横宽(L) Min 2.9 m m
主体横宽(L) Nom 3.2 m m
主体横宽(L) Max 3.5 m m
主体纵长(W) Min 2.2 m m
主体纵长(W) Nom 2.5 m m
主体纵长(W) Max 2.8 m m
主体高度(T) Min 2.3 m m
主体高度(T) Nom 2.5 m m
主体高度(T) Max 2.7 m m
端子宽度尺寸(B) Min 0.2 m m
温度特性符号 X7R
电容温度特性 Min -15 %  Max 15 %
分类温度范围 Min -55 Cel Max 125 Cel
额定电压符号 1H
额定电压 Max 50 V
额定电压的分类 DC
额定电容 Nom 10uF
电容容差符号 K
电容容差(％) Min -10 %  Max 10 %
损失角正切 Max 3 %
损失角正切测定频率 Nom 1 k Hz
绝缘电阻 Min 50 M Ohm
适用焊接方法 Reflow
保存温度范围 Min 5 Cel  Max 40 Cel


概要/用途/特点
概要 Smaller case size with high capacitance. It has no polarity. High reliability is guaranteed.
用途 PC,DVD,DVC,PDP,LCD,HDD,xDSL,PDA
特点 It has no polarity. High reliability is guaranteed.
It can be adapted for various circuit such as transmission, amplification and feed through.


包装信息

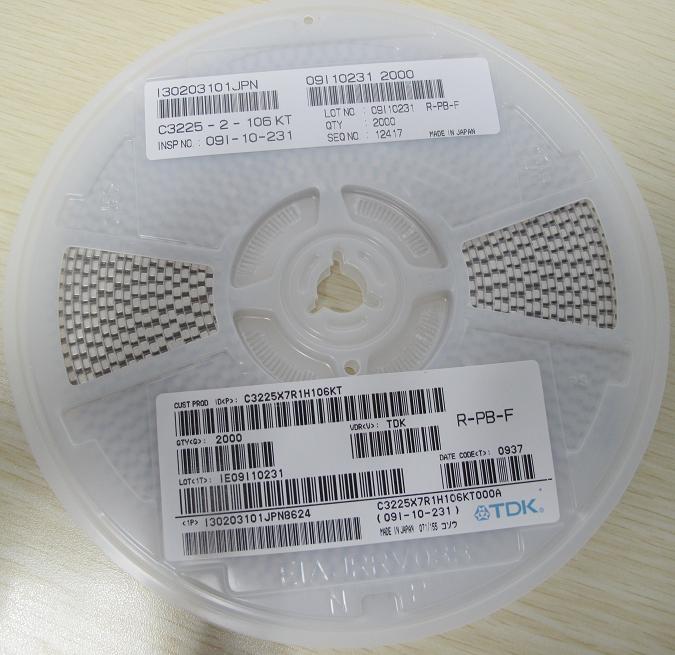

包装形式 Blister (Plastic)Taping [180mm Reel]
最少包装数 Nom 1000 Pcs
最少供货数 Nom 1000 Pcs
