产品名称 Multilayer Ceramic Chip Capacitors
系列名 C Series
类型名 3225 Type
产品编号 C3225X5R1E226M(250AA)
产品供应状态 PROD
用途类別 General
产品规格
表面安装分类 Yes
元件数 Nom 1
端子数 Nom 2
尺寸代码 3225
主体横宽(L) Min 2.8 m m
主体横宽(L) Nom 3.2 m m
主体横宽(L) Max 3.6 m m
主体纵长(W) Min 2.2 m m
主体纵长(W) Nom 2.5 m m
主体纵长(W) Max 2.8 m m
主体高度(T) Min 2.2 m m
主体高度(T) Nom 2.5 m m
主体高度(T) Max 2.8 m m
端子宽度尺寸(B) Min 0.2 m m
温度特性符号 X5R
电容温度特性 Min -15 % Max 15 %
使用温度范围 Min -55 Cel Max 85 Cel
额定电压符号 1E
额定电压 Max 25 V
额定电压的分类 DC
额定电容 Nom 22000000 p F
电容容差符号 M
电容容差(％) Min -20 % Max 20 %
损失角正切 Max 5 %
损失角正切测定频率 Nom 120 k Hz
绝缘电阻 Min 4.5 M Ohm
适用焊接方法 Reflow
保存温度范围 Min 5 Cel Max 40 Cel
概要/用途/特点
概要 Smaller case size with high capacitance. It has no polarity. High reliability is guaranteed.
用途 PC,DVD,DVC,PDP,LCD,HDD,xDSL,PDA
特点 It has no polarity. High reliability is guaranteed.
It can be adapted for various circuit such as transmission, amplification and feed through.
包装信息

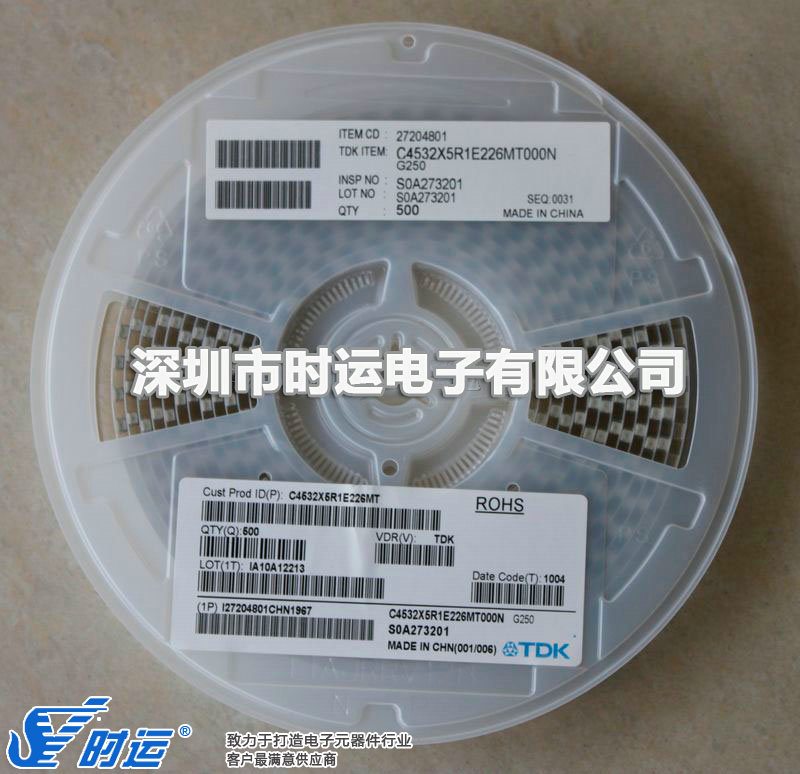

包装形式 Blister (Plastic)Taping [180mm Reel]
最少包装数 Nom 1000 Pcs
最少供货数 Nom 1000 Pcs
