C2012X7R1H105K

作者:时运电子 发布时间:2012年05月08日 8:05 来源:时运电子
  • 产品名称 Multilayer Ceramic Chip Capacitors
    系列名 C Series
    类型名 2012 Type
    产品编号 C2012X7R1H105K(125AB)
    产品供应状态 PROD
    用途类別 General
    产品规格

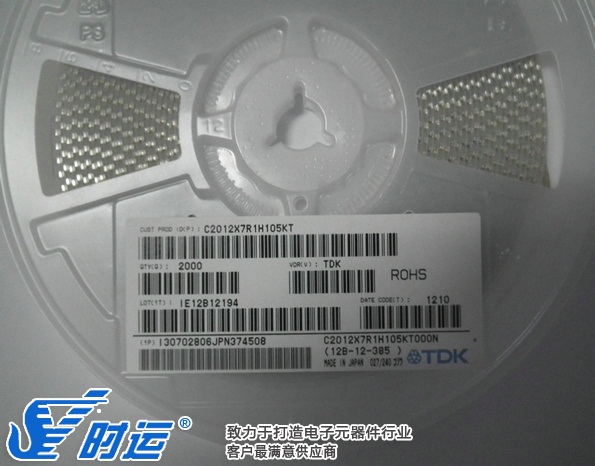

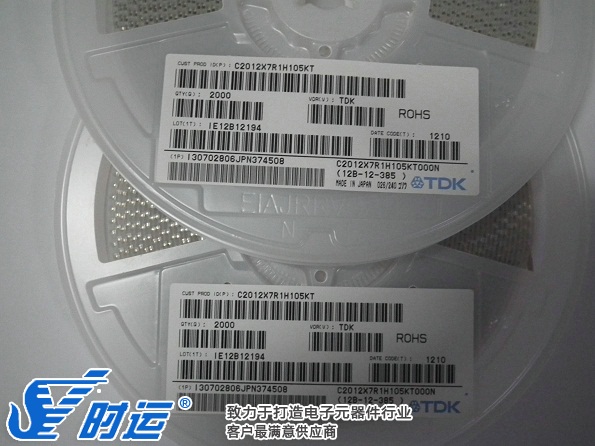

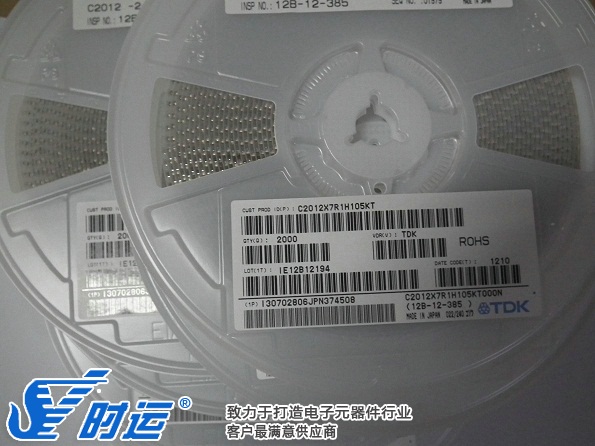

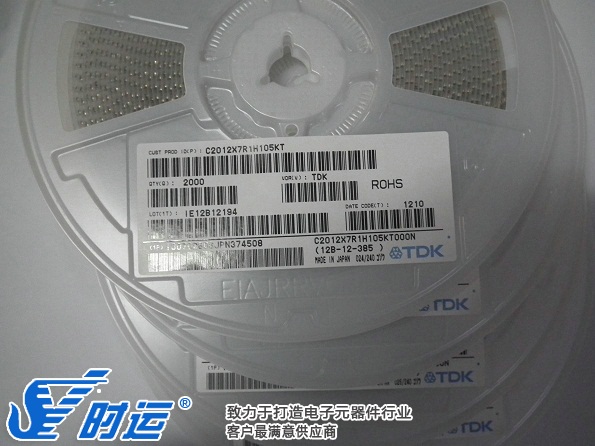

    产品实物图如下:

    C2012X7R1H105K

    C2012X7R1H105K

    C2012X7R1H105K

    C2012X7R1H105K


    表面安装分类 Yes
    元件数 Nom 1
    端子数 Nom 2

    尺寸代码 2012
    主体横宽(L) Min 1.9 m m
    主体横宽(L) Nom 2 m m
    主体横宽(L) Max 2.1 m m
    主体纵长(W) Min 1.15 m m
    主体纵长(W) Nom 1.25 m m
    主体纵长(W) Max 1.35 m m
    主体高度(T) Min 1.15 m m
    主体高度(T) Nom 1.25 m m
    主体高度(T) Max 1.35 m m
    端子宽度尺寸(B) Min 0.2 m m
    端子间距尺寸(G) Min 0.5 m m
    温度特性符号 X7R
    电容温度特性 Min -15 % Max 15 %
    使用温度范围 Min -55 Cel Max 125 Cel
    额定电压符号 1H
    额定电压 Max 50 V
    额定电压的分类 DC
    耐电压 Nom 125 V
    耐电压的分类 DC
    额定电容 Nom 1000000 p F
    电容容差符号 K
    电容容差(%) Min -10 % Max 10 %
    损失角正切 Max 5 %
    损失角正切测定频率 Nom 1 k Hz
    绝缘电阻 Min 500 M Ohm
    适用焊接方法 Flow,Reflow
    保存温度范围 Min 5 Cel Max 40 Cel
    概要/用途/特点

    概要 Smaller case size with high capacitance. It has no polarity. High reliability is guaranteed.
    用途 PC,DVD,DVC,PDP,LCD,HDD,xDSL,PDA
    特点 It has no polarity. High reliability is guaranteed.
    It can be adapted for various circuit such as transmission, amplification and feed through.
    包装信息

    包装形式 Blister (Plastic)Taping [180mm Reel]
    最少包装数 Nom 2000 Pcs
    最少供货数 Nom 2000 Pcs
