产品名称 Multilayer Ceramic Chip Capacitors
系列名 C Series
类型名 2012 Type
产品编号 C2012C0G1H472J(085AA)
产品供应状态 PROD
用途类別 General
产品规格
表面安装分类 Yes
元件数 Nom 1
端子数 Nom 2
尺寸代码 2012
主体横宽(L) Min 1.9 m m
主体横宽(L) Nom 2 m m
主体横宽(L) Max 2.1 m m
主体纵长(W) Min 1.15 m m
主体纵长(W) Nom 1.25 m m
主体纵长(W) Max 1.35 m m
主体高度(T) Min 0.75 m m
主体高度(T) Nom 0.85 m m
主体高度(T) Max 0.95 m m
端子宽度尺寸(B) Min 0.2 m m
端子间距尺寸(G) Min 0.5 m m
温度特性符号 C0G
电容温度系数 Min -30 10**-6/Cel Nom 0 10**-6/Cel Max 30 10**-6/Cel
使用温度范围 Min -55 Cel Max 125 Cel
额定电压符号 1H
额定电压 Max 50 V
额定电容 Nom 4700 p F
电容容差符号 J
电容容差(％) Min -5 % Max 5 % Q Min 1000
Q测定频率 Nom 1 k Hz
绝缘电阻 Min 10000 M Ohm
适用焊接方法 Flow,Reflow
保存温度范围 Min 5 Cel Max 40 Cel
概要/用途/特点
概要 Smaller case size with high capacitance. It has no polarity. High reliability is guaranteed.
用途 PC,DVD,DVC,PDP,LCD,HDD,xDSL,PDA
特点 It has no polarity. High reliability is guaranteed.
It can be adapted for various circuit such as transmission, amplification and feed through.
包装信息

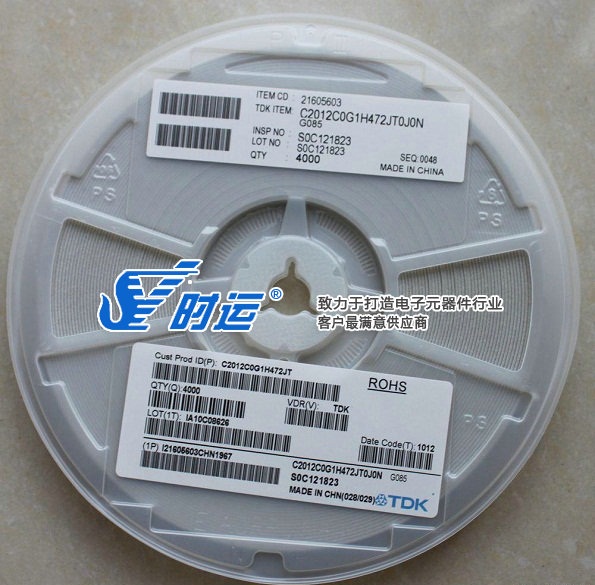

包装形式 Blister (Plastic)Taping [180mm Reel]
最少包装数 Nom 2000 Pcs / 4000 Pcs
最少供货数 Nom 2000 Pcs / 4000 Pcs
安全注意
本资料还记述了安全性相关注意规定的对象产品。
使用产品时,对于安全性方面的规定,请与敝公司联系咨询。
改良,更改预告
记载内容，在没有予告的情况下有可能改进和变更，请予以谅解。
