SLF12575T-101M1R9-PF

产品名称 Wire Wound Inductor for Power Line
系列名 SLF Series
类型名 12575 Type
产品编号 SLF12575T-101M1R9-PF



产品供应状态 PROD




  产品规格

表面安装分类 Yes
工艺 wire wound type
形状 SMD
尺寸代码 12575
主体横宽(L) Nom 12.5 m m
主体纵长(W) Nom 12.5 m m
主体高度(T) Nom 7.5 m m
额定电感 Nom 100 micro H
电感容差％ Min -20 %
Max 20 %
电感测定频率 Nom 1 k Hz
直流电阻 Nom 0.125  Ohm
直流电阻容差(％) Min -20 %
Max 20 %
额定电流 Max 1.9  A
额定电压(取决于L变化) Max 1.9  A
额定电流(取决于温度上升) Max 1.9  A
上升温度 40 deg C
端子材质 Copper frame Solder plating
有无极性表示 No
有无磁屏蔽 Yes
适用焊接方法 Reflow,Iron Soldering
电感测定器名称 4194A IMPEDANCE/GAIN-PHASE ANALYZER HP, or equivalent (Measured at 1kHz/0.5V)
直流电阻测定器名称 MATSUSHITA VP-2941A DIGITAL MILLIOHM METER, or equivalent
使用温度范围(包括自己上升的部分) Min -20 Cel
Max 105 Cel
保存温度范围 Min -40 Cel
Max 105 Cel
重量 Nom 3.6 g
     概要/用途/特点

概要 The SLF series are wire wound SMD inductor characterized by low DC resistance, and high current handling capacities.
用途 PC, HDD, LCD-TV, Plasma-TV, DVD-recorder, and other Audeo-Visual equipment, etc.
特点 The SLF series are characterized by low profile.
Low DC resistance, and high current handling capacities.
Flat bottom surface ensures secure, reliable mounting.
Provided in embossed carrier tape packaging for use with automatic mounting machines.
  包装信息

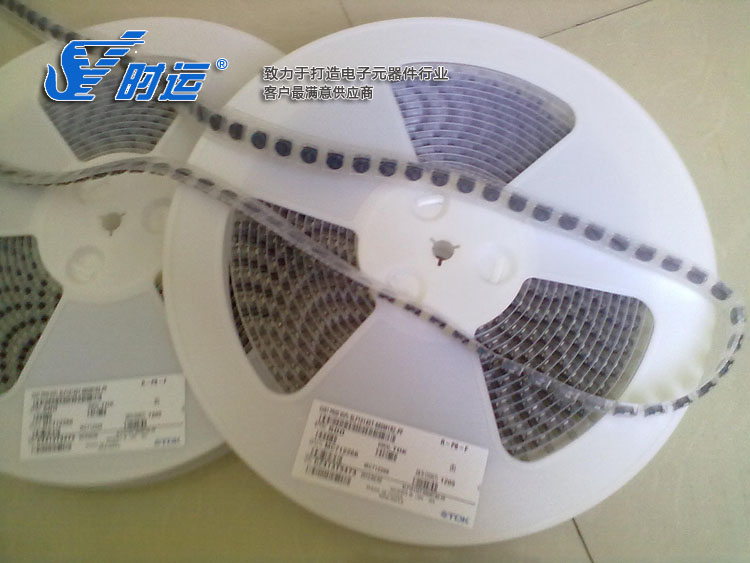

包装形式 Blister (Plastic)Taping [330mm Reel]
最少包装数 Nom 500 Pcs
最少供货数 Nom 500 Pcs





 安全注意

 本资料还记述了安全性相关注意规定的对象产品。
使用产品时,对于安全性方面的规定,请与敝公司联系咨询。

 改良,更改预告

 记载内容，在没有予告的情况下有可能改进和变更，请予以谅解。
