SLF10145T-100M2R5-PF

作者:时运电子 发布时间:2012年05月10日 14:05 来源:时运电子
  • 产品名称 Wire Wound Inductor for Power Line
    系列名 SLF Series
    类型名 10145 Type
    产品编号 SLF10145T-100M2R5-PF
    产品供应状态 PROD



    SLF10145T-100M2R5-PF

    SLF10145T-100M2R5-PF

    SLF10145T-100M2R5-PF




      产品规格

    表面安装分类 Yes
    工艺 wire wound type
    形状 SMD
    尺寸代码 10145
    主体横宽(L) Nom 10.1 m m
    主体纵长(W) Nom 10.1 m m
    主体高度(T) Nom 4.5 m m
    额定电感 Nom 10 micro H
    电感容差% Min -20 %
    Max 20 %
    电感测定频率 Nom 1 k Hz
    直流电阻 Nom 0.0364  Ohm
    直流电阻容差(%) Min -20 %
    Max 20 %
    额定电流 Max 2.5  A
    额定电压(取决于L变化) Max 3  A
    上升温度 30 deg C
    端子材质 Cu
    有无极性表示 No
    有无磁屏蔽 Yes
    适用焊接方法 Reflow,Iron Soldering
    电感测定器名称 4194A IMPEDANCE/GAIN-PHASE ANALYZER HP, or equivalent (Measured at 1kHz/0.5V)
    直流电阻测定器名称 MATSUSHITA VP-2941A DIGITAL MILLIOHM METER, or equivalent
    使用温度范围(包括自己上升的部分) Min -20 Cel
    Max 90 Cel
    保存温度范围 Min -40 Cel
    Max 90 Cel
    重量 Nom 1.3 g
         概要/用途/特点

    概要 The SLF series are wire wound SMD inductor characterized by low DC resistance, and high current handling capacities.
    用途 PC, HDD, LCD-TV, Plasma-TV, DVD-recorder, and other Audeo-Visual equipment, etc.
    特点 The SLF series are characterized by low profile.
    Low DC resistance, and high current handling capacities.
    Flat bottom surface ensures secure, reliable mounting.
    Provided in embossed carrier tape packaging for use with automatic mounting machines.
      包装信息

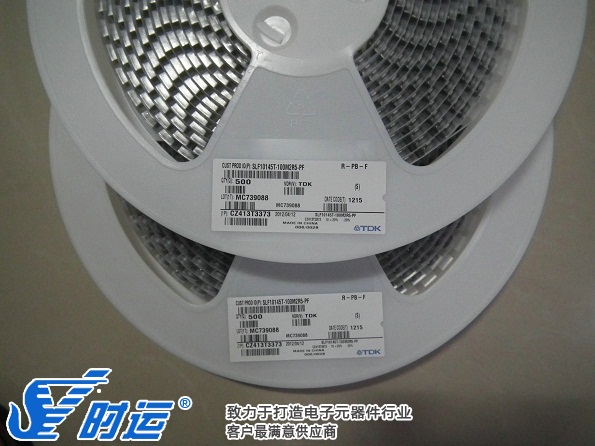

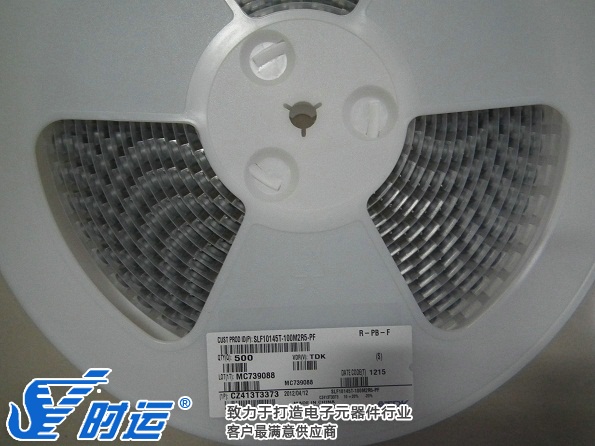

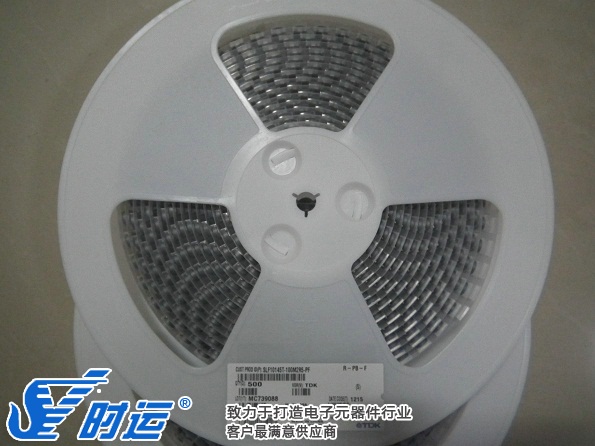

    包装形式 Blister (Plastic)Taping [330mm Reel]
    最少包装数 Nom 500 Pcs
    最少供货数 Nom 500 Pcs





     安全注意

     本资料还记述了安全性相关注意规定的对象产品。
    使用产品时,对于安全性方面的规定,请与敝公司联系咨询。

     改良,更改预告

     记载内容,在没有予告的情况下有可能改进和变更,请予以谅解。
