薄膜电容器: 延展新的高容积比聚丙烯薄膜电容

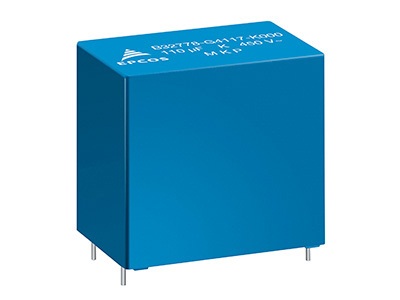

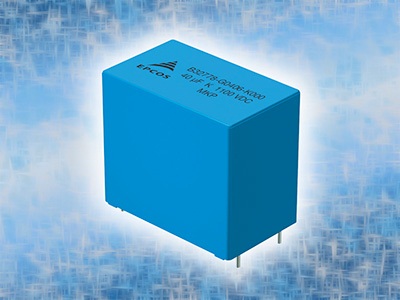

TDK公司的爱普科斯(EPCOS) 高容积比金属化聚丙烯薄膜电容（B32774*到B32778*）新增加2种电压等级575Vdc和900Vdc。新增电压后，全系列的额定电压有：450V DC、575V DC(新)、800V DC、900V DC(新)、1100V DC和1300V DC。容值范围从1.0μF到110μF，最高工作温度为105°C。得益于低于2.0 mΩ的等效串联电阻（ESR），在70°C和10 kHz的条件下，电容的电流承载能力最高可达20 A_RMS。该系列电容还具有良好的容值稳定性，在长达200,000个小时的使用寿命中只有很小的容值漂移。电容还具有自愈性，在峰值电压和过压的情况下能显著减少故障发生的风险。

新的额定电压给电路应用提供了更多的选择。可以让工程师在不牺牲可靠性的前提上，能有更合适的元器件满足小体积低成本的要求。

因为其优异的电气性能，爱普科斯(EPCOS) 高容积比金属化聚丙烯薄膜电容适用用功率转换中的直流连接或直流滤波。同时其具有的使用寿命长的特点可满足高可靠性的应用要求。如工业电子设备的电源部分（如：光伏逆变电源、X-光设备、LED街灯、感应加热炉、或充电设备）的应用。

该系列电容安装方式为PCB板直插式安装，引线间距为27.5mm到52.5mm。除了传统2引脚设计外，还有提高抗振动和冲击强度的4引脚设计。因此，该电容器也可在汽车电子应用中使用。

术语

• MKP：金属化聚丙烯；电容由仅几µm厚的金属化聚丙烯薄膜（电介质）卷绕组成
• 自愈性：由于过电压引起的介质击穿将薄膜上的金属层气化蒸发，从而使电容器恢复原有的耐压能力

主要应用

• 高可靠性要求的电源和变频器中的直流连接电容
• 开关电源中的薄膜电容器

主要优点和特点

• 额定电压范围很广：450V DC ~ 1300V DC
• 等效串联电阻数值低至>2,0 mΩ
• 电流承载能力高达20 A_RMS
• 工作寿命长达200,000时
• 4引脚设计，提高机械稳定性
