1005 尺寸积层带通滤波器的开发·量产
与以往产品相比进一步实现小型化和薄型化(体积减少75%)


1005尺寸积层带通滤波器TDK开发·量产
1005尺寸积层带通滤波器TDK开发·量产

2012 年6 月29 日

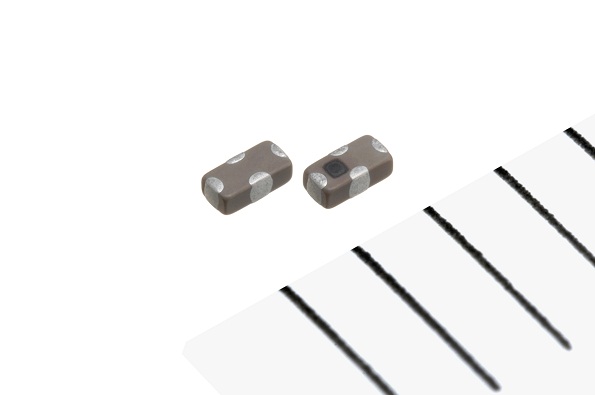

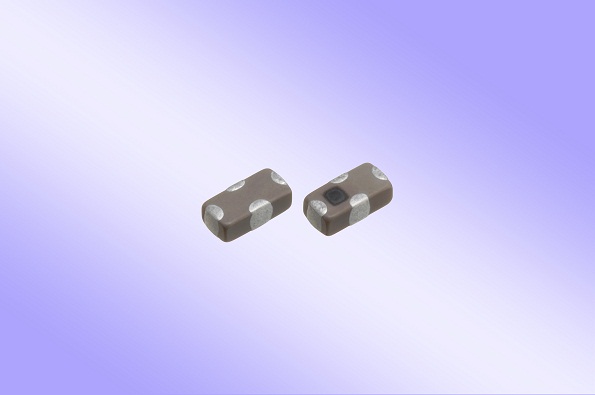

TDK 株式会社(社长:上釜健宏)开发出可满足智能手机、移动电话等移动设备的蓝牙和无线LAN
的2.4GHz 频段用1005 尺寸积层带通滤波器,并从2012 年4 月起开始量产。
随着智能手机等移动设备的小型轻量化及高速高频化,设备所搭载的电子元件也需要满足小型、薄
型、轻量化的要求。带通滤波器是指仅通过某一特定频率从而筛选出所需电气信号的电子元件。该
产品通过采用低损耗导体材料,实现了谐振器的高Q*特性,进而通过陶瓷材料的薄层化及导电体的
细线化,从原有的1608 形状(纵向1.6mm×横向0.8mm)减少75%的体积,实现了1005 形状(纵
向1.0mm×横向0.5mm)大小,从而同时满足了高特性与小型薄型化的要求。
该产品的使用温度范围为-40℃~+85℃,是用于移动设备的蓝牙、无线LAN 高频电路中的元件。
用语解释
Q*:Quality factor。电路元件性能的表示值。在高频电路中“Q 值高”意味着频率的选择性好,电能损失
小。


主要用途
•智能手机、移动电话等移动设备及模块的蓝牙、无线LAN RF接发电路

主要特点和长处
•与以往产品相比体积减少75%,实现小型化和薄型化以及与以往产品相同的滤波特性
•通过小型、薄型化,满足减少封装面积以及设备薄型化和模块内置化的要求


主要特性
品名 DEA102450BT-1278A1
频带[GHz] 2.4 – 2.5
特性电感值[ohm] 50 (标称值)
插入损耗[dB] 2.5 max.
衰减量[dB] 25 min. (at 4.8-5.0 GHz)
额定功率[dBm] 27 max.
形状[mm] 1.0 x 0.5 x 0.37
